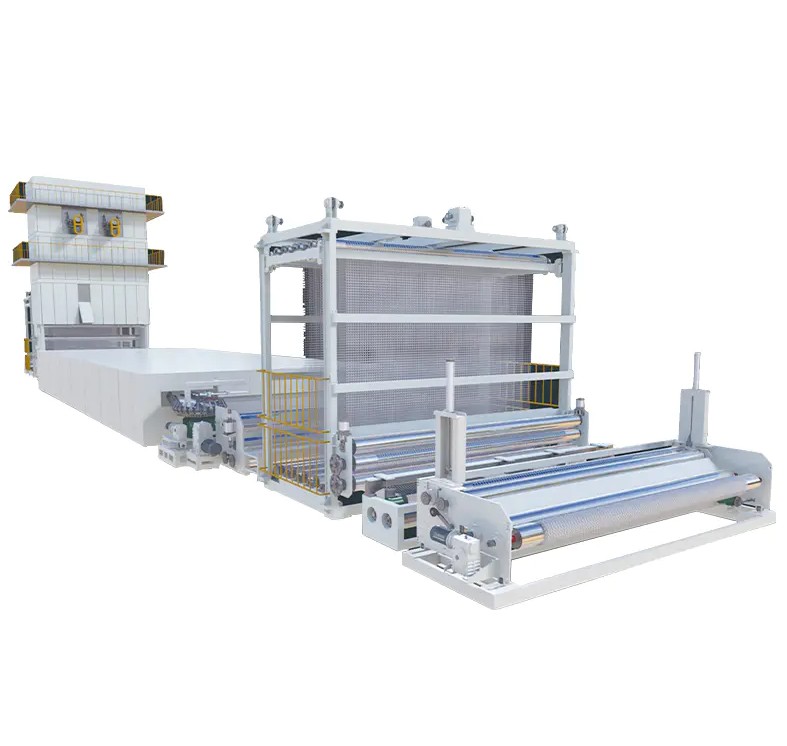

Linia do zanurzania geosiatki z włókna szklanego (włókna chemicznego). stanowi kluczowy element wyposażenia procesowego w nowoczesnej produkcji materiałów inżynieryjnych. Jego podstawowa wartość polega na skutecznym łączeniu podłoży z włókna szklanego z wysokowydajnymi powłokami polimerowymi poprzez zautomatyzowane, ciągłe procesy zanurzania i utwardzania. W ten sposób powstają geosiatki charakteryzujące się doskonałą wytrzymałością na rozciąganie, odpornością na korozję i długoterminową trwałością. Linia produkcyjna bezpośrednio określa jednorodność powłoki, siłę wiązania międzyfazowego i konsystencję partii, co czyni ją techniczną podstawą zapewnienia jakości inżynieryjnej i redukcji kosztów w całym cyklu życia.
Podział procesu podstawowego: kontrola pełnego łańcucha od podłoża do gotowego produktu
Łańcuch procesowy linii produkcyjnej zanurzania geosiatki z włókna szklanego obejmuje pięć głównych etapów: wstępna obróbka podłoża, precyzyjne zanurzanie, równomierne powlekanie, utwardzanie gradientowe i kontrola na linii produkcyjnej. Parametry techniczne każdego etapu mają decydujący wpływ na finalną wydajność produktu.
Przygotowanie podłoża i kontrola naprężenia
Przed wejściem do zbiornika zanurzeniowego siatki z włókna szklanego poddawane są czyszczeniu powierzchni i kalibracji napięcia. Aby osiągnąć, wymagana jest zazwyczaj precyzja kontroli naprężenia ±2 N aby zapobiec odkształceniu lub pęknięciu podłoża podczas kolejnego zanurzania. Na etapie obróbki wstępnej na powierzchnię włókna szklanego nakładane są również środki sprzęgające, wzmacniające wiązanie międzyfazowe pomiędzy powłoką a włóknem. Wytrzymałość na ścinanie międzyfazowe po obróbce może ulec poprawie 30% do 45% .
Projekt zbiornika zanurzeniowego i parametry rozwiązania
Zbiornik zanurzeniowy jest podstawową jednostką linii produkcyjnej, w której lepkość roztworu, temperatura i zawartość substancji stałych muszą być utrzymywane w ściśle określonych zakresach. Typowe parametry procesu są następujące:
- Lepkość roztworu: zazwyczaj kontrolowana przy 200 do 800 mPa·s aby zapewnić pełną penetrację szczelin włókien
- Temperatura zanurzenia: 25°C do 60°C ; zbyt niska powoduje niedostateczne zwilżenie, zbyt wysoka powoduje przedwczesne utwardzenie
- Stała zawartość: 15% do 35% , bezpośrednio wpływając na grubość suchej powłoki po jednorazowym zanurzeniu
- Czas zanurzenia: 10 do 60 sekund , dynamicznie dostosowywane w oparciu o specyfikacje sieci
Wieloetapowe utwardzanie i zarządzanie gradientem temperatury
Po zanurzeniu siatki z włókna szklanego trafiają do segmentowego pieca do suszenia i utwardzania. Nowoczesne linie produkcyjne powszechnie przyjmują 3 do 5 stref temperaturowych , przejście od odparowania rozpuszczalnika w niskiej temperaturze do utwardzania sieciującego w wysokiej temperaturze. Typowy gradient temperatury to: 80°C (wstępne suszenie) → 120°C (utwardzanie w średniej temperaturze) → 180°C do 220°C (sieciowanie w wysokiej temperaturze) . Wieloetapowa konstrukcja skutecznie zapobiega uwięzieniu rozpuszczalnika w środku spowodowanego przedwczesnym kożuchem powierzchni, utrzymując porowatość powłoki poniżej 1,5% .
Ilościowy wpływ kluczowych parametrów procesu na jakość produktu
Istnieje wyraźny ilościowy związek pomiędzy parametrami procesu linii produkcyjnej a wydajnością produktu końcowego. Poniższe dane, zebrane w oparciu o standardowe metody testowe (ASTM D6637, ISO 10319), pokazują wzrost wydajności osiągnięty dzięki optymalizacji procesu.
| Wskaźnik wydajności | Typowa wartość przed optymalizacją | Typowa wartość po optymalizacji | Poprawa |
|---|---|---|---|
| Wytrzymałość na rozciąganie wzdłużne (kN/m) | 50 | 65 | 30% |
| Jednorodność grubości powłoki (CV) | 12% | 5% | Obniżono 58% |
| Siła wiązania międzyfazowego (MPa) | 2.8 | 4.2 | 50% |
| Zatrzymanie starzenia kwasowo-zasadowego (28 dni) | 78% | 92% | 18% |
| Prędkość linii produkcyjnej (m/min) | 3 | 8 | 167% |
Jak pokazują dane, optymalizacja receptur roztworów do zanurzania, modernizacja wielostrefowych systemów utwardzania z kontrolowaną temperaturą i wprowadzenie kontroli naprężenia w pętli zamkniętej na linii produkcyjnej może jednocześnie zwiększyć zarówno wydajność produkcyjną, jak i jakość produktu. Warto zauważyć, że współczynnik zmienności jednorodności grubości powłoki (CV) spadł 12% do 5% , co oznacza radykalnie zwiększoną spójność między partiami – co ma kluczowe znaczenie w zastosowaniach na dużą skalę, takich jak autostrady i podtorza kolejowe.
Automatyzacja i inteligentne aktualizacje: kluczowe ścieżki zwiększania wydajności i stabilności
Tradycyjne linie produkcyjne do zanurzania geosiatek z włókna szklanego opierają się na ręcznej regulacji parametrów w oparciu o doświadczenie operatora, co prowadzi do opóźnień w reakcjach i wahań konsystencji. Obecne unowocześnienie branży koncentruje się na trzech głównych wymiarach:
Systemy monitorowania inline i sterowania w pętli zamkniętej
Zaawansowane linie produkcyjne integrują mierniki grubości na podczerwień, laserowe czujniki napięcia i systemy wykrywania defektów wizualnych 100% kontrola inline grubości powłoki, napięcia podłoża i jakości powierzchni. Dane z inspekcji są przesyłane z powrotem do systemu sterowania PLC w czasie rzeczywistym, automatycznie regulując poziom w zbiorniku zanurzeniowym, temperaturę pieca do utwardzania i prędkość trakcji, aby utrzymać odchylenia w procesie w granicach ±1,5% ustawionych wartości. Praktyka jednego z przedsiębiorstw zajmujących się materiałami inżynieryjnymi wykazała, że wprowadzenie sterowania w pętli zamkniętej zmniejszyło odsetek defektów produktów 4,2% do 0,8% .
Inteligentne dozowanie i recykling roztworu do zanurzania
Za pomocą wbudowanych wiskozymetrów i czujników gęstości system w sposób ciągły monitoruje stan roztworu do zanurzania i automatycznie uzupełnia rozpuszczalniki i składniki żywicy, aby utrzymać stałe parametry roztworu. Linie produkcyjne wyposażone w urządzenia do odzyskiwania próżniowego i filtracji mogą osiągnąć powyższe wskaźniki wykorzystania rozwiązania 95% , znacznie zmniejszając koszty marnowania surowców i oczyszczania ścieków.
Efektywność energetyczna i zgodność z wymogami ochrony środowiska
W nowych piecach do utwardzania zastosowano zintegrowane konstrukcje odzysku ciepła i spalania gazów spalinowych, zwiększając wykorzystanie energii cieplnej w porównaniu z tradycyjnymi piecami 45% do 72% , kontrolując poniższe stężenia emisji lotnych związków organicznych (LZO). 30 mg/m3 aby sprostać coraz bardziej rygorystycznym przepisom dotyczącym ochrony środowiska. Dla linii produkcyjnej o rocznej wydajności ok 5 milionów metrów kwadratowych geosiatki oznacza to roczne oszczędności gazu ziemnego wynoszące około 180 000 metrów sześciennych .
Obszary zastosowań i korzyści inżynieryjne: Rzeczywista wartość zanurzonych geosiatek
Geosiatki z włókna szklanego przetwarzane na liniach produkcyjnych zanurzeniowych są szeroko stosowane do wzmacniania podłoża autostrad, obróbki fundamentów z miękkiego gruntu, ochrony skarp i nawierzchni pomostów. Ich zalety inżynieryjne ilustrują następujące typowe przypadki i dane:
Projekty wzmocnienia podłoża autostrady
W jednym z projektów obróbki fundamentów z miękkiego gruntu drogi ekspresowej ułożenie zanurzonych geosiatek z włókna szklanego zmniejszyło osiadanie podłoża o 42% w porównaniu do sekcji niezbrojonych, z kontrolowanym osiadaniem różnicowym 15 mm . Ponadto, dzięki zwiększonej wytrzymałości wiązania międzyfazowego pomiędzy warstwami geosiatki i asfaltu, opóźniono pękanie odblaskowe 3 do 5 lat , znacznie zmniejszając częstotliwość i koszty konserwacji.
Porównanie wskaźników trwałości
Powłoka zanurzeniowa zapewnia krytyczną barierę chemiczną dla włókna szklanego. W standardowych testach przyspieszonego starzenia zachowały się jedynie niezanurzone siatki z włókna szklanego 62% wytrzymałości na rozciąganie po 500 godzin starzenia UV, przy jednoczesnym zachowaniu wysokiej jakości produktów zanurzanych w polimerach 88% lub więcej na identycznych warunkach. po 90 dni zanurzenia w środowisku kwasowo-zasadowym (pH 2 do 12), produkty zanurzane również radziły sobie lepiej niż produkty niepoddane obróbce 20 do 25 punktów procentowych w utrzymaniu siły.
Zalecenia dotyczące wyboru i wdrożenia: Dopasowanie konfiguracji linii produkcyjnej do rzeczywistych potrzeb
Planując lub modernizując linię produkcyjną zanurzania geosiatki z włókna szklanego, przedsiębiorstwa muszą kompleksowo rozważyć docelowe wydajności, zakresy specyfikacji produktów, budżety energetyczne i wymagania środowiskowe. Poniższe praktyczne zalecenia dotyczą kluczowych wymiarów selekcji:
- Dopasowanie pojemności : Dla docelowych rocznych wydajności wynoszących 3 do 8 milionów metrów kwadratowych , wybierz linie produkcyjne o średniej i dużej prędkości z prędkością linii 5 do 10 m/min aby zrównoważyć wydajność i stabilność procesu
- Kompatybilność szerokości : Szerokość projektu linii produkcyjnej powinna obejmować docelowe zakresy produktów od 1,0 m do 4,0 m , z 10% do 15% margines ekspansji zarezerwowany
- Możliwość utwardzania : Całkowita długość pieca do utwardzania nie powinna być mniejsza niż 24 m aby zapewnić pełne usieciowanie nawet przy maksymalnych prędkościach linii
- Konfiguracja inspekcji : Skonfiguruj co najmniej zarówno systemy wykrywania grubości powłoki na linii produkcyjnej, jak i systemy kontroli wad wizualnych jako podstawowe zabezpieczenia kontroli jakości
- Udogodnienia środowiskowe : Wydajność przepływu powietrza w urządzeniu do oczyszczania gazów spalinowych powinna przekraczać całkowitą objętość spalin z pieca utwardzającego o 1,2 razy aby zapewnić margines operacyjny
Ponadto zaleca się, aby przedsiębiorstwa utworzyły kompletną bazę danych procesów po uruchomieniu linii produkcyjnej, rejestrującą parametry surowców, wartości zadane procesu i wyniki kontroli każdej partii. Analiza statystyczna tych danych umożliwia ciągłą optymalizację okien kontrolnych, napędzając przejście od „produkcji kwalifikowanej” do „doskonałości w produkcji”.
Perspektywy branżowe: Przyszła ewolucja technologii linii produkcyjnych zanurzeniowych
Linie produkcyjne zanurzania geosiatek z włókna szklanego ewoluują w kierunku większej automatyzacji, mniejszego zużycia energii i większych możliwości cyfrowych. Nad następnym 3 do 5 lat na uwagę zasługują następujące trendy technologiczne:
- Technologia cyfrowego bliźniaka : Konstruując wirtualne modele linii produkcyjnych, możliwa staje się wstępna walidacja parametrów procesu i przewidywanie usterek, co potencjalnie skraca czas uruchamiania poprzez ponad 40%
- Systemy powłok na bazie wody / niezawierające rozpuszczalników : W miarę zaostrzania przepisów dotyczących ochrony środowiska, roztwory zanurzeniowe o niskiej zawartości LZO staną się głównym nurtem, co wymaga od linii produkcyjnych dostosowania się do szerszego asortymentu rozwiązań
- Konstrukcja modułowa : Umożliwia elastyczne dodawanie lub usuwanie zbiorników zanurzeniowych lub sekcji utwardzania w zależności od potrzeb w zakresie wydajności, obniżając początkowe bariery inwestycyjne
- Optymalizacja procesów oparta na sztucznej inteligencji : Analiza historycznych danych produkcyjnych w oparciu o uczenie maszynowe automatycznie zaleca optymalne kombinacje parametrów, stale poprawiając wskaźniki wydajności i efektywność energetyczną
Podsumowując, linia do zanurzania geosiatki z włókna szklanego to nie tylko sprzęt produkcyjny, ale platforma techniczna, która określa pułap wydajności i niezawodność zastosowań produktów. Dzięki udoskonalonej kontroli procesu, inteligentnym ulepszeniom i ciągłemu gromadzeniu danych inżynieryjnych ta linia produkcyjna może jednocześnie chronić jakość produktu, znacząco poprawiać wydajność produkcji i zwiększać wykorzystanie zasobów, zapewniając solidne wsparcie dla długoterminowej trwałości konstrukcji infrastruktury.
