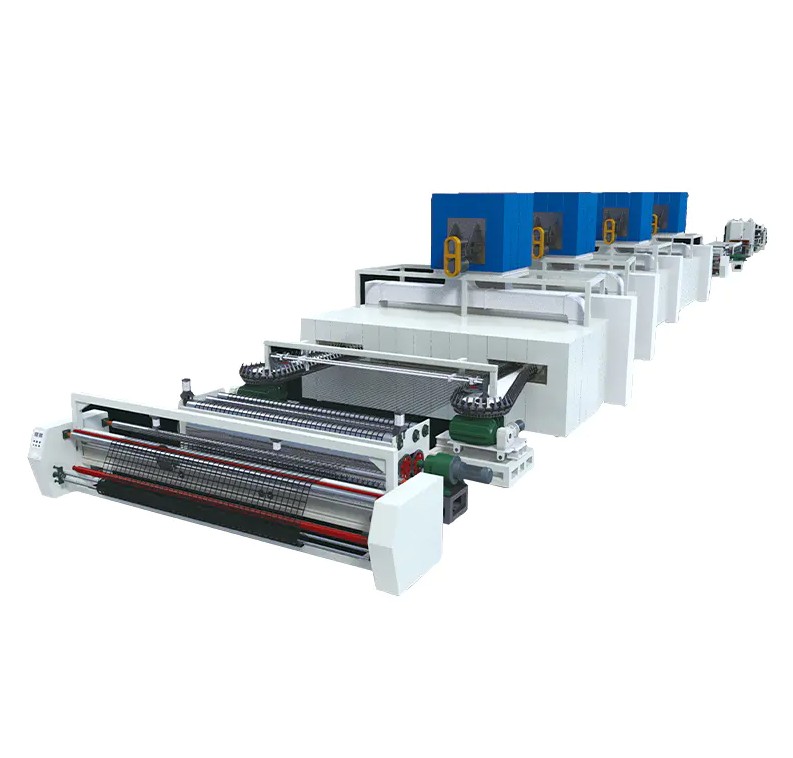

Co to jest dwukierunkowa linia do produkcji geosiatek i jak działa?

A dwukierunkowa linia do produkcji geosiatek przekształca arkusze polipropylenu (PP) lub polietylenu (PE) w materiały o strukturze siatki o wysokiej wytrzymałości na rozciąganie w obu kierunkach poprzez zaudomatyzowane procesy rozciągania i spawania. Ta linia produkcyjna bezpośrednio określa właściwości mechaniczne, stabilność wymiarową i zastosowanie inżynieryjne geosiatek, co czyni ją niezastąpioną podstawą produkcyjną do wzmacniania dróg, obróbki miękkiego gruntu i ochrony skarp.

Podstawowe zasady techniczne i przebieg procesu

Wytłaczanie surowców i formowanie arkuszy

Linia produkcyjna rozpoczyna się od podgrzania i stopienia granulatu PP lub PE za pomocą wytłaczarki, która następnie formuje jednolite arkusze za pomocą matrycy T. Temperatura wytłaczania jest zazwyczaj kontrolowana pomiędzy 200°C i 240°C , przy utrzymaniu wskaźnika szybkości płynięcia (MFR). 1,5 do 3,0 g/10 min aby zapewnić uporządkowany układ łańcuchów molekularnych w arkuszach, kładąc podwaliny pod późniejsze rozciąganie dwuosiowe.

Perforacja i rozciąganie dwuosiowe

Po precyzyjnej perforacji arkusz trafia do dwuosiowego zespołu rozciągającego. Współczynnik rozciągnięcia wzdłużnego na ogół waha się od 5 do 8 razy , podczas gdy współczynnik rozciągnięcia poprzecznego waha się od 4 do 6 razy . Kontrolując temperaturę rozciągania wewnątrz 120°C do 160°C , łańcuchy polimerowe stają się silnie zorientowane w obu kierunkach, tworząc strukturę siatki o doskonałych właściwościach mechanicznych. Typowe produkty osiągają wytrzymałość na rozciąganie wzdłużne wynoszącą 30 kN/m do 120 kN/m i wytrzymałości na rozciąganie poprzeczne 30 kN/m do 120 kN/m .

Ustawianie ciepła i nawijanie

Rozciągnięta geosiatka poddawana jest utwardzaniu cieplnemu w celu wyeliminowania naprężeń wewnętrznych, przy czym temperatury wiązania zwykle mieszczą się pomiędzy 140°C i 170°C przez okres 2 do 5 sekund . Następnie przechodzi przez rolki chłodzące, aby osiągnąć temperaturę pokojową, po czym zostaje nawinięta na określone długości za pomocą automatycznej nawijarki. Cała linia produkcyjna pracuje z prędkością ok 3 do 8 metrów na minutę , w zależności od specyfikacji produktu i współczynnika rozciągnięcia.

Kluczowe parametry wydajności i porównanie zastosowań inżynieryjnych

Różne scenariusze inżynieryjne nakładają znacząco różne wymagania dotyczące wydajności geosiatek dwukierunkowych. Poniższa tabela zawiera odniesienia do specyfikacji produktów dla typowych obszarów zastosowań:

Wzrost wydajności dzięki modernizacji automatyzacji linii produkcyjnej

Nowoczesne dwukierunkowa linia do produkcji geosiateks osiągnęliśmy w pełni zautomatyzowaną kontrolę od podawania surowca do nawijania gotowego produktu. W porównaniu z tradycyjnymi urządzeniami półautomatycznymi, linie produkcyjne nowej generacji osiągnęły znaczący przełom w następujących obszarach:

• Wydajność produkcji wzrosła o 40% do 60% , z osiągnięciem rocznej wydajności jednoliniowej 3000 do 5000 ton
• Kontrolowana jednorodność grubości produktu ±0,05 mm , przy zmianie wytrzymałości na rozciąganie zmniejszonej do ±3%
• Wskaźnik wykorzystania surowców wzrósł do ponad 95% , z przekroczeniem możliwości recyklingu i ponownego użycia przycięć krawędziowych 90%
• Zużycie energii zmniejszone o 20% do 30% , przy kontrolowanym jednostkowym poborze mocy produktu na poziomie 350 do 450 kWh/tonę
• Wymagania operatora zmniejszone o 50% , tylko z 2 do 3 technicy potrzebni na zmianę do monitorowania

Przyjmując standardową linię produkcyjną o szerokości 5 metrów i prędkość projektową wynoszącą 5 metrów per minute na przykład może osiągnąć jego dzienna pojemność 7 do 10 ton (w zależności od specyfikacji produktu), prawie dwukrotnie więcej niż w przypadku podobnego sprzętu sprzed pięciu lat.

Krytyczne punkty kontroli jakości

Systemy kontroli online

Wysokiej klasy linie produkcyjne są wyposażone w laserowe mierniki grubości, czujniki temperatury na podczerwień i systemy kontroli wizyjnej do monitorowania grubości blachy, temperatury rozciągania i integralności siatki w czasie rzeczywistym. Gdy odchylenie grubości przekracza ± 0,08 mm lub temperatura odbiega od ustawionej wartości o ±5°C system automatycznie alarmuje i dostosowuje parametry procesu.

Standardy kontroli wyrobów gotowych

Z każdej partii produktów należy pobrać próbki i sprawdzić je zgodnie z normami GB/T 17689 lub ASTM D6637. Elementy podlegające inspekcji obejmują:

1. Badanie wytrzymałości na rozciąganie wzdłużne i poprzeczne oraz wydłużenie
2. Badanie wytrzymałości złącza (siła odrywania złącza musi osiągnąć ≥50N )
3. Oznaczanie zawartości sadzy (wymaganie standardowe 2% do 3% )
4. Badanie czasu indukcji utleniania (OIT) ( ≥20 minut )
5. Badanie stabilności wymiarowej ( ≤2% stopień skurczu termicznego)

Trendy rozwoju branży i ewolucja technologiczna

Linie produkcyjne dwukierunkowych geosiatek ewoluują w kierunku inteligencji, ekologicznej produkcji i większych szerokości. Obecne cechy ewolucji technologicznej branży obejmują:

• Inteligentne sterowanie: Przyjęcie zintegrowanych systemów sterowania PLC i HMI w celu uzyskania regulacji w pętli zamkniętej współczynników rozciągania, temperatury i prędkości, przy ustabilizowanym powyżej wskaźnikach kwalifikacji produktu 98%
• Rozwój szerszej szerokości: Szerokość głównych linii produkcyjnych wzrosła w stosunku do tradycyjnych 3,9 metra to 5,3 do 6,0 metrów , zmniejszając liczbę złączy konstrukcyjnych i poprawiając efektywność montażu
• Oszczędność energii i redukcja zużycia: Nowe elektromagnetyczne systemy nagrzewania indukcyjnego zastępują tradycyjne ogrzewanie oporowe, skracając czas nagrzewania wstępnego 30% i zmniejszenie zużycia energii poprzez 15% do 20%
• Integracja wielofunkcyjna: Niektóre linie produkcyjne posiadają zintegrowane funkcje zgrzewania ultradźwiękowego i powlekania powierzchni, umożliwiając produkcję geosiatek kompozytowych i rozszerzając je na kompleksowe zastosowania, takie jak drenaż i zapobieganie przesiąkaniu

Według statystyk branżowych oczekuje się, że wielkość światowego rynku geosyntetyków przekroczy 18 miliardów dolarów do 2026 r., przy czym geosiatki dwukierunkowe będą stanowić ok 25% do 30% . Region Azji i Pacyfiku, napędzany przyspieszoną budową infrastruktury, stał się regionem o największym wolumenie nowych instalacji linii produkcyjnych dwukierunkowych geosiatek, utrzymując roczną stopę wzrostu wynoszącą 8% do 12% .

Zalecenia dotyczące zakupów i konserwacji

Kluczowe punkty dotyczące wyboru sprzętu

Kupując A dwukierunkowa linia do produkcji geosiatek należy zbadać następujące wskaźniki techniczne:

• Czy maksymalny współczynnik rozciągnięcia spełnia wymagania dotyczące docelowej klasy wytrzymałości produktu
• Czy dokładność systemu kontroli temperatury sięga wewnątrz ±2°C
• Czy czas zmiany formy jest kontrolowany w ramach 2 godziny w celu obsługi elastycznego przełączania pomiędzy wieloma specyfikacjami
• Czy jest wyposażony w kompletny system recyklingu i granulowania odpadów

Kluczowe punkty codziennej konserwacji

Aby zapewnić długoterminową stabilną pracę linii produkcyjnej, zaleca się następujące procedury konserwacyjne:

1. Czyść sito wytłaczarki na każdej zmianie, aby zapobiec zatykaniu się zanieczyszczeń i pogorszeniu jakości stopu
2. Co tydzień sprawdzaj zużycie powierzchni wałka napinającego; napraw natychmiast, gdy zużycie przekroczy 0,1 mm
3. Co miesiąc kalibruj czujniki temperatury i mierniki grubości, aby zapewnić dokładne dane dotyczące wykrywania
4. Co kwartał wymieniaj olej smarujący reduktor i sprawdzaj napięcie łańcucha
5. Co roku przeprowadzaj kompleksową precyzyjną kontrolę, obejmującą kalibrację współczynnika rozciągnięcia i testowanie izolacji układu elektrycznego
