A granulador do kluczowe urządzenie, które przekształca luźne surowce w równomiernie ukształdowane pelety poprzez procesy wytłaczania, cięcia i mielenia. Jest szeroko stosowany w energetyce biomasy, przetwórstwie chemicznym, produkcji żywności, przemyśle farmaceutycznym i paszach rolniczych. Jego podstawową funkcją jest poprawa płynności materiału, gęstości nasypowej i stabilności użytkowania, przy jednoczesnej redukcji zanieczyszczenia pyłem i strat transportowych. Odpowiednio skonfigurowany granulator może poprawić wykorzystanie surowca m.in 15% do 30% i utrzymywać powyższe szybkości tworzenia peletek 95% co czyni go technicznym kamieniem węgielnym nowoczesnych linii do produkcji pelletu.
Podstawowa zasada działania: czteroetapowy proces od surowca do gotowych peletek
Pracę granulatora można podzielić na cztery ciągłe etapy: przygotowanie podawania, formowanie poprzez wytłaczanie, cięcie na długość i mielenie/sklejanie. Parametry procesu na każdym etapie bezpośrednio determinują właściwości fizyczne i jakość wyglądu końcowego peletu.
Etap przygotowania do karmienia
Surowce są najpierw równomiernie podawane do maszyny za pomocą podajników wibracyjnych. W przypadku materiałów o wyższej zawartości wilgoci wymagane jest wstępne suszenie przed wejściem do jednostki głównej, kontrolując wilgotność wewnątrz 8% do 15% aby zapobiec przyleganiu do ścianek lub tworzeniu się luźnych peletek podczas wytłaczania. Stabilność prędkości podawania bezpośrednio wpływa na wahania wydajności, zazwyczaj wymagając kontrolowania odchyleń podawania ±5% ustawionej wartości.
Etap formowania przez wytłaczanie
Materiał jest przepychany przez otwory matrycy pod silnym ściskaniem przez podwójne obracające się rolki lub śruby, tworząc ciągłe paski. Kluczowe parametry kontrolne obejmują:
- Szczelina rolkowa: 0,5 mm do 2,0 mm ; zbyt mały przyspiesza zużycie, zbyt duży powoduje niewystarczającą gęstość pelletu
- Temperatura wytłaczania: 60°C do 120°C , dynamicznie dostosowywana w oparciu o charakterystykę topienia materiału
- Stosunek długości do średnicy otworu matrycy: 3:1 do 8:1 ; wyższe współczynniki poprawiają zwartość pelletu, ale proporcjonalnie zwiększają zużycie energii
- Moc silnika głównego: zakres typowych konfiguracji wynosi od 55 kW do 90 kW , odpowiadające zakresom wydajności 200 kg/h do 800 kg/h
Cięcie na długość i szlifowanie/wymiarowanie
Materiał taśmy jest cięty na określoną długość za pomocą ostrzy ze stopu, a następnie trafia do strefy szlifowania w celu wykończenia powierzchni. Prędkość ostrza jest zazwyczaj ustawiana pomiędzy 800 i 1500 obr./min oraz ze zmienną częstotliwością regulacji prędkości, precyzyjną kontrolą długości pelletu 2 mm do 30 mm można osiągnąć. Zmielone pelety muszą przejść przez wibrujące przesiewacz w celu klasyfikacji, przy ogólnie ustawionej średnicy przesiewacza 1,2 razy docelową wielkość cząstek jako górną granicę w celu zapewnienia stężenia wielkościowego gotowych peletek.
Typowa konfiguracja sprzętu i porównanie parametrów wydajności

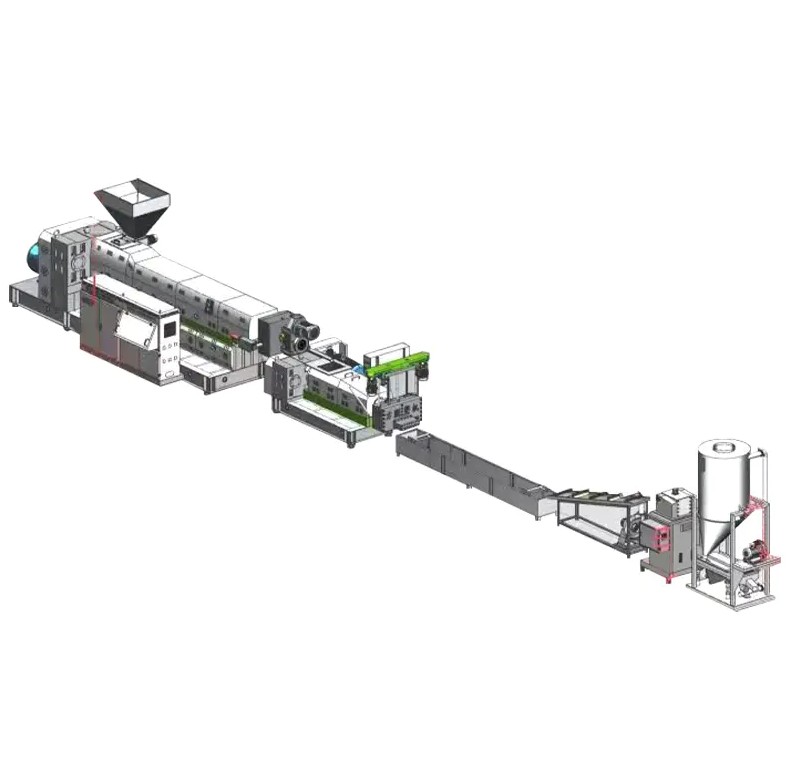

Kompletna linia do produkcji pelletu składa się z maszyny głównej, urządzeń pomocniczych i systemów wsporczych. Wybór każdej jednostki musi odpowiadać charakterystyce surowca, docelowej wydajności i specyfikacjom gotowego produktu. Poniższa tabela porównuje parametry wydajności popularnych schematów konfiguracji.
| Jednostka wyposażenia | Kluczowe dane techniczne | Wskaźniki wydajności | Opis funkcji |
|---|---|---|---|
| Główna wytłaczarka | Średnica śruby 175 mm, przełożenie redukcyjne 1:20 | Silnik 90 kW , pojemność 500 kg/godz | Jednostka do wytłaczania rdzenia |
| Zagęszczający pojemnik podajnika | Pojemność 720 L, regulacja częstotliwości | Silnik 55 kW , karmienie jednolitości ±3% | Leczenie wstępne i stabilne żywienie |
| Podajnik taśmowy | Długość 5 m, szerokość pasa 600 mm | Prędkość przenoszenia 0,5 do 2,0 m/s | Ciągłe przenoszenie folii lub materiału sypkiego |
| Wytłaczarka pomocnicza | Średnica ślimaka 175 mm, głowica gwinciarska jednositowa | Silnik 30 kW , pomocnicza plastyfikacja | Wtórne wytłaczanie w celu poprawy zwartości |
| Zbiornik wody chłodzącej | Stal nierdzewna, długość 4 m | Kontrola temperatury wody 15°C do 25°C | Szybkie formowanie, aby zapobiec przyleganiu |
| Dmuchanie stojaka do suszenia | Wentylator wysokociśnieniowy, konstrukcja ze stali nierdzewnej 2,5 m | Ciśnienie powietrza ≥3000 Pa | Usuń resztkową wilgoć z powierzchni |
| Granulator bramowy | Ostrza płyty ze stopu, regulacja prędkości ze zmienną częstotliwością | Prędkość 800 do 1500 obr./min | Precyzyjne cięcie na długość |
| Pojemnik do przechowywania ze stali nierdzewnej | Transport wentylatorem wysokociśnieniowym, objętość 1 m3 | Pojemność pamięci 500 kg | Gotowy produkt buforuje i homogenizuje |
Jak pokazano w tabeli, stosunek mocy pomiędzy główną wytłaczarką a zasobnikiem zagęszczającym jest przybliżony 1,6:1 , stosunek potwierdzony praktyką inżynierską w celu utrzymania stabilnego ciśnienia wytłaczania przy jednoczesnym zapewnieniu wydajności. Równie istotne jest dopasowanie długości zbiornika chłodzącego do prędkości linii: przy prędkości linii wynoszącej 5 m/min 4-metrowy zbiornik zapewnia ok 48 sekund czasu przebywania w chłodzeniu, wystarczającego do obniżenia temperatury powierzchni materiału poniżej 40°C , spełniający wymagania kształtowania dla kolejnych operacji cięcia.
Pięć kluczowych obszarów zastosowań: Rzeczywista wartość inżynieryjna technologii granulowania
Wartość techniczna granuladory przejawia się ich zdolnością adaptacji międzybranżowej. Poniższe pięć pól ilustruje konkretny wzrost wydajności wynikający z procesów granulacji:
Sektor Energii Biomasy
Sprasowanie odpadów rolniczych i leśnych na paliwo w formie pelletu z biomasy daje wartość opałową ok 4000 do 4800 kcal/kg , zbliżając się do poziomu węgla kamiennego średniej jakości. Efektywność spalania paliwa pelletowego wynosi 20% do 30% wyższa niż bezpośrednie spalanie materiałów sypkich, przy emisji pyłów zmniejszonej o ponad 60% . Linia produkcyjna o wydajności godzinowej ok 1 tona może przetwarzać 3000 ton słomy lub zrębków rocznie, co odpowiada wymianie około 1500 ton standardowego węgla.
Sektor Recyklingu Chemicznego i Tworzyw Sztucznych
Po umyciu i rozdrobnieniu odpadowa folia z tworzywa sztucznego trafia do granulatora w celu recyklingu. Wskaźnik szybkości płynięcia pelletu pochodzącego z recyklingu można odzyskać 85% do 95% z pierwotnego materiału. Biorąc za przykład recykling folii PP, gęstość nasypowa po granulacji wzrasta z 0,15 g/cm3 do luźnego materiału 0,55 g/cm3 , zmniejszając koszty transportu o około 70% i zajętość powierzchni magazynowej wg 65% .
Sektor Przemysłu Spożywczego
W procesie głębokiego przetwarzania ziarna granulatory służą do produkcji wytłaczanych peletek lub ryżu restrukturyzowanego. Pelletyzacja skraca czas rehydratacji o 40% i znacząco poprawia jednolitość smaku. Na przykład po granulacji przez wytłaczanie rozpuszczalność skrobi kukurydzianej w zimnej wodzie wzrasta z 8% to 35% , znacznie rozszerzając scenariusze zastosowań.
Sektor preparatów farmaceutycznych
Po granulacji na mokro lub na sucho, peletki proszku leku wykazują lepszą sypkość: poprawia się kąt zsypu 45° do 55° do sypkiego proszku 25° do 35° ponad dwukrotnie większą płynność. Umożliwia to późniejsze operacje kompresji tabletek w celu zmniejszenia wahań masy tabletek ±7% to ±3% skutecznie zapewniając dokładność dawkowania doustnych preparatów stałych.
Sektor pasz rolniczych
Po granulacji paszy spożycie paszy przez zwierzęta gospodarskie wzrasta o 10% do 15% , a współczynnik wykorzystania paszy poprawia się o 8% do 12% . Tymczasem stopień pylenia paszy peletowej podczas transportu pozostaje poniżej poziomu 3% w porównaniu do wskaźników strat paszy sypkiej, zwykle sięgających ok 15% do 20% . Dla przedsiębiorstwa paszowego o rocznej produkcji ok 100 000 ton przyjęcie procesów granulacji może zmniejszyć straty surowców o około 12 000 ton rocznie.
Zalecenia dotyczące wyboru i konfiguracji: Praktyczny przewodnik po dopasowywaniu właściwości surowców do docelowych wydajności
Kupując granulator, przedsiębiorstwa muszą kompleksowo ocenić cztery wymiary: właściwości surowca, wymagania dotyczące wydajności, specyfikacje produktu końcowego i budżety energetyczne. Poniżej znajdują się kluczowe punkty wyboru:
- Zgodność surowców : W przypadku materiałów na bazie włókien należy priorytetowo traktować granulatory walcowe, natomiast materiały termoplastyczne lepiej nadają się do typów wytłaczania śrubowego; materiałów o zawartości wilgoci przekraczającej 20% muszą być wyposażone w systemy wstępnego suszenia
- Skalowanie pojemności : Wybór skali laboratoryjnej 10 do 50 kg/godz sprzęt, wybierz linie pilotażowe 100 do 300 kg/godz i przemysłowe linie do masowej produkcji wybierają konfiguracje powyżej 500 kg/godz
- Wybór otworu matrycy : Powszechnie stosowane są pelety z biomasy 6 mm do 8 mm otworów, najczęściej stosuje się pelety paszowe 3 mm do 5 mm i granulaty tworzyw sztucznych pochodzących z recyklingu są wybierane na podstawie specyfikacji ślimaków dalszej wtryskarki pod adresem 2 mm do 4 mm
- Precyzja kontroli temperatury : Kontrolery temperatury powinny osiągać precyzję ±1°C z niezależną wielostrefową regulacją temperatury, aby zapobiec miejscowemu przegrzaniu i degradacji materiału
- Materiał ostrza : Podczas obróbki materiałów zawierających włókno szklane lub wypełniacze o wysokiej twardości należy stosować ostrza ze stali stopowej lub węglika; ostrza ze stali narzędziowej są wystarczające do konwencjonalnych materiałów
Dodatkowo zaleca się priorytetowe traktowanie modeli wyposażonych w zmieniacze dwuekranowe. Konstrukcja z dwoma ekranami umożliwia przełączanie ekranów bez zatrzymywania maszyny, redukując straty wyjściowe spowodowane zmianami ekranu 8% do 12% w modelach z jednym ekranem poniżej 1% —szczególnie krytyczne w przypadku ciągłej produkcji.
Podstawy obsługi i konserwacji: Kluczowe środki mające na celu przedłużenie żywotności sprzętu i zapewnienie jakości peletu
Stabilna praca granulatora zależy od standardowych strategii konserwacji. Poniższe cykle konserwacji i elementy kontroli zostały opracowane w oparciu o najlepsze praktyki branżowe:
| Nazwa komponentu | Cykl inspekcji | Treść konserwacji | Kryteria akceptacji |
|---|---|---|---|
| Śruba i beczka | Każdy 500 godzin pracy | Zmierzyć luz, oczyścić osady węgla | Rozliczenie ≤0,3 mm |
| Filtr ekranu matrycy | Każdy shift or when pressure differential exceeds limits | Wymień lub wyczyść ekran | Różnica ciśnień ≤5 MPa |
| Zespół ostrza tnącego | Każdy 200 godzin pracy | Sprawdź zużycie krawędzi, wyreguluj luz | Zaokrąglanie krawędzi ≤0,1 mm |
| Smar do skrzyni biegów | Każdy 6 miesięcy | Próbne badanie, wymiana przestarzałego oleju | Wartość kwasowa ≤1,0 mgKOH/g |
| System kontroli temperatury | Miesięcznie | Kalibracja termopar, kontrola elementów grzejnych | Odchylenie ±1°C |
Ścisłe przestrzeganie powyższego harmonogramu konserwacji może wydłużyć średni czas między awariami (MTBF) ze średnio 800 godzin do końca 1500 godzin , jednocześnie kontrolując wahania jakości pelletu spowodowane awariami sprzętu ±2% .
Perspektywy branżowe: Inteligentna i ekologiczna ewolucja technologii granulowania
Granulator technologia przechodzi głęboką transformację od mechanizacji do cyfryzacji i od wysokiego zużycia energii do niskoemisyjnej. W ciągu następnego 3 do 5 lat następujące trendy zmienią krajobraz branży:
- Inteligentne sterowanie adaptacyjne : Systemy samoregulacji parametrów wytłaczania oparte na charakterystyce materiału w czasie rzeczywistym mogą skrócić czas debugowania przy uruchomieniu 2 do 3 godzin do pod 20 minut
- Odzysk ciepła odpadowego i optymalizacja energii : Wykorzystanie ciepła odpadowego z sekcji chłodzenia i utwardzania do wstępnego podgrzewania surowców może zmniejszyć całkowite zużycie energii o 18% do 25%
- Modułowa szybka zmiana : Modułowa konstrukcja głowic gwinciarskich i zespołów ostrzy skraca czas zmiany specyfikacji produktu od 4 godziny to 30 minut , poprawiając ekonomikę produkcji małoseryjnej i wielogatunkowej
- Możliwość śledzenia danych w pełnym cyklu życia : Parametry produkcji, partie surowców i wyniki kontroli jakości każdej partii pelletu są w pełni rejestrowane na blockchainie, spełniając wymogi audytu zgodności dla przemysłu spożywczego i farmaceutycznego
Podsumowując, jako podstawowe wyposażenie produkcji granulatu, dojrzałość techniczna i racjonalność konfiguracji granulatora bezpośrednio determinują wydajność konwersji materiału, stabilność jakości gotowego produktu i koszty operacyjne produkcji. Precyzyjnie dopasowując charakterystykę surowców do parametrów sprzętu, wdrażając strategie konserwacji zapobiegawczej i dotrzymując kroku inteligentnym trendom w zakresie modernizacji, przedsiębiorstwa mogą osiągnąć wydajną, standaryzowaną i zrównoważoną produkcję pelletu w wielu dziedzinach, w tym w energetyce z biomasy, recyklingu chemicznym, żywności i farmaceutykach oraz paszach rolniczych.
